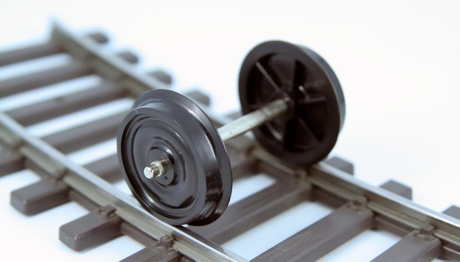

Laufflächendesign für Eisenbahnräder: Warum konische Räder für Stabilität in Kurven sorgen

Eisenbahnräder gehören zu den kritischsten tragenden Bauteilen in Schienenfahrzeugen. Ihre Geometrie wirkt sich direkt auf Sicherheit, Fahrstabilität, Verschleißverhalten und Kurvenfähigkeit aus.

Für Eisenbahningenieure, Hersteller von Schienenfahrzeugen und Beschaffungsfachleute ist es von entscheidender Bedeutung, die Laufflächengestaltung von Eisenbahnrädern zu verstehen.

1. Kontaktspannung und Lastverteilung des Eisenbahnrads

Ein Eisenbahnrad trägt das gesamte Gewicht des Fahrzeugs. Allerdings ist die Kontaktfläche zwischen Radlauffläche und Schiene äußerst gering.

Im Kontaktmoment kann die Kontaktspannung bis zu 1000 MPa erreichen.

Aufgrund dieser extremen Rad-Schiene-Kontaktbeanspruchung:

· Eisenbahnräder werden aus hochfestem Schmiedestahl hergestellt.

· Hervorragende Verschleißfestigkeit ist erforderlich.

· Ermüdungsbeständigkeit ist entscheidend für eine lange Lebensdauer.

· Präzise Wärmebehandlung sorgt für strukturelle Zuverlässigkeit.

Die solide Stahlkonstruktion garantiert Festigkeit und Haltbarkeit, erhöht jedoch auch das Radgewicht und die Rollgeräusche.

2. Was ist ein Eisenbahnradprofil?

Die Radlauffläche ist die Rollfläche des Eisenbahnrads, die die Schiene berührt.

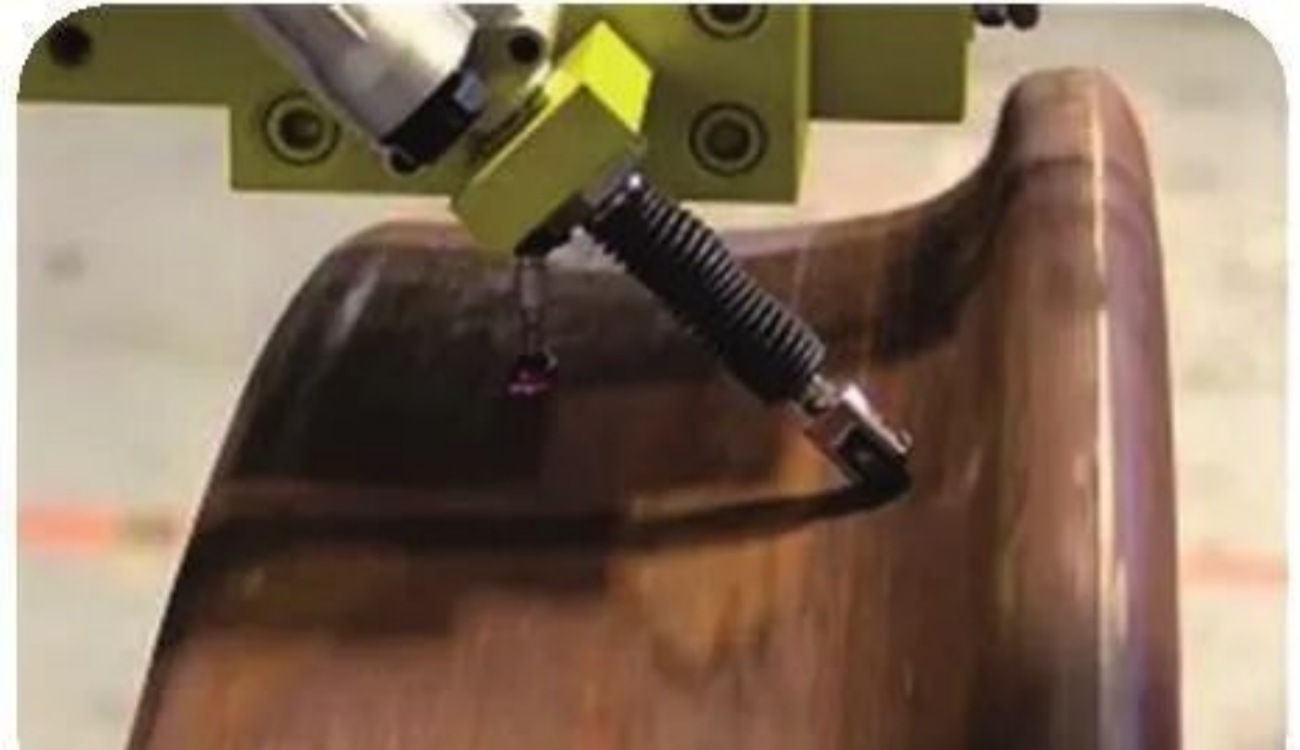

Im Gegensatz zu einer zylindrischen Oberfläche verfügen Eisenbahnräder über ein konisches Laufflächenprofil. Die Radflansche sind auf der Innenseite der Schienen positioniert und die Laufflächenoberfläche ist mit spezifischen Verjüngungsverhältnissen konstruiert.

Standard-Profilverjüngungsverhältnisse

Die konische Lauffläche umfasst im Allgemeinen zwei Neigungszonen:

· 1:20 Verjüngung (manchmal 1:40 für Hochgeschwindigkeitszüge)

Befindet sich innerhalb von 48–100 mm vom Innenflansch.

Dies ist die primäre Rad-Schiene-Kontaktfläche.

· Konus 1:100

Befindet sich weiter als 100 mm vom Flansch entfernt.

Dieser Abschnitt bietet sekundäre Stabilitätsunterstützung.

Diese Dual-Taper-Geometrie spielt eine Schlüsselrolle für die Stabilität von Schienenfahrzeugen.

3. Warum Eisenbahnräder konisch statt zylindrisch sind

Wenn Eisenbahnräder zylindrisch wären, würde eine seitliche Bewegung zu Instabilität führen.

Die konische Lauffläche ermöglicht ein automatisches Selbstzentrierungsverhalten.

Wenn sich ein Radsatz von der Gleismittellinie weg verschiebt:

· Der Rollradius an einem Rad vergrößert sich.

· Der Rollradius am gegenüberliegenden Rad verringert sich.

· Aufgrund der unterschiedlichen Abrollradien entsteht eine Rückstellkraft.

Dieses geometrische Prinzip führt den Radsatz auf natürliche Weise zurück zur Schienenmitte.

Infolge:

· Flanschverschleiß wird reduziert.

· Die Laufstabilität verbessert sich.

· Wartungskosten sinken.

4. Wie Eisenbahnräder Kurven ohne Differential passieren

Die Räder eines Zuges sind an einer Vollachse befestigt, was bedeutet, dass sich beide Räder mit der gleichen Winkelgeschwindigkeit drehen.

Beim Einfahren in eine Kurve:

· Das äußere Rad muss eine längere Strecke zurücklegen.

· Das innere Rad legt eine kürzere Strecke zurück.

Das konische Laufflächenprofil löst dies mechanisch.

Denn die Wälzradien unterscheiden sich:

· Das Außenrad läuft mit einem größeren effektiven Rollradius.

· Das Innenrad läuft mit einem kleineren effektiven Rollradius.

Dieser Unterschied ermöglicht es den Zügen, Kurven sanft und ohne Schlupf zu passieren, ohne dass ein Differenzialgetriebe erforderlich ist.

Es handelt sich um eine der effizientesten mechanischen Konstruktionen im Bahnbau.

5. Technische Bedeutung der Rad-Schiene-Geometrie

Das Design der Radlauffläche hat direkten Einfluss auf:

· Sicherheit beim Kurvenfahren

· Rad- und Schienenverschleißraten

· Betriebsstabilität bei hoher Geschwindigkeit

· Fahrkomfort

· Wartungsintervalle

Eine optimierte Eisenbahnradgeometrie ist für moderne Güterwaggons, Lokomotiven, U-Bahn-Systeme und Hochgeschwindigkeitszüge von grundlegender Bedeutung.
